说明：1、与中间架连接的紧固件包括在本装配图内。

      2、托辊棍子有：无缝钢管配冲压轴承座、铸铁轴承座两种。托辊轴有光拉轴和阶梯轴两种。

      3、重量一栏：括号外为光拉轴配无缝钢管冲压轴承座，括号内为阶梯轴与无缝钢管铸铁轴承座。

      4、对管子与轴承座的不同组合无特殊要求时，由制造厂自行决定。

      5、表格中斜线下方为下平行调心托辊，上方为上平行调心托辊。

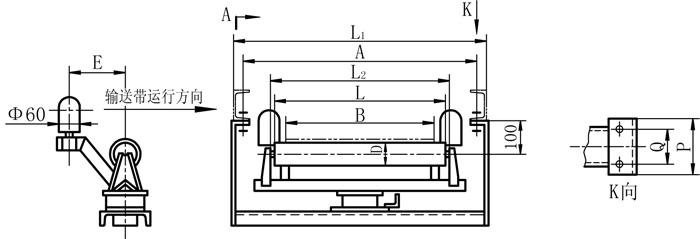

B

H₁

A

L

L₁

L

D

≈E

P

Q

d

滚动轴承型号

平行上调心托辊

平行下调心托辊

重量（公斤）

图号

重量（公斤）

图号

500

166

720

600

770

628/628

89

170

170/130

130/60

M12

204

38（39）

TD1C5

41(43)

TD1C6

650

186

870

750

920

778/778

41(44)

TD2C5

45（47）

TD2C6

800

196

1070

950

1120

928/928

48(50)

TD3C5

51(53)

TD3C6

1000

246

1300

1150

1360

1160/1168

108

230

220/130

170/80

M16

305

68（73）

TD4C5

71(75)

TD4C6

1200

276

1550

1400

1610

1360/1368

260/130

200/80

78(83)

TD5C5

81(85)

TD5C6

1400

296

1750

1600

1810

1560/1568

86(91)

TD6C5

83(93)

TD6C6

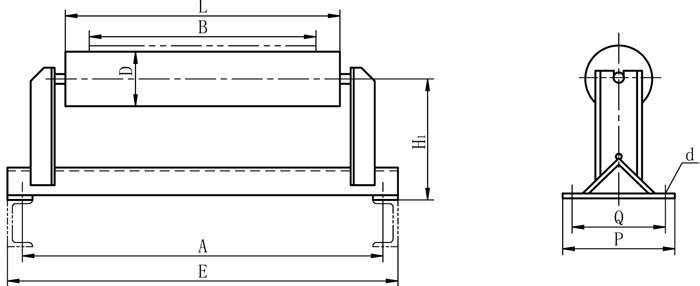

说明：与中间架连接的紧固件包含在本装配图内。

带宽

辊子

A

E

H₁

P

Q

d

质量kg

图号

D

L

图号

轴承

500

89

600

DTIIGP1107

4G204

740

800

175.5

170

130

M12

11.6

DTII01C1411

650

750

DTIIGP1109

890

950

190.5

13.7

DTII02C1411

800

89

950

DTIIGP1211

4G205

1090

1150

200.5

19.0

DTII03C1412

108

DTIIGP2311

4G305

216

20.9

DTII03C1423

1000

1150

DTIIGP2312

1290

1350

246

220

170

M16

31.9

DTII04C1423

133

DTIIGP3312

258.5

37.2

DTII04C1433

1200

108

1400

DTIIGP2313

1540

1600

281

260

200

40.9

DTII05C1423

133

DTIIGP3313

293.5

52.1

DTII05C1433

159

DTIIGP4313

310.5

56.7

DTII05C1443

1400

108

1600

DTIIGP2314

1740

1800

296

280

220

52.7

DTII06C1423

133

DTIIGP3314

313.5

59.6

DTII06C1433

159

DTIIGP4314

330.5

63.1

DTII06C1443
