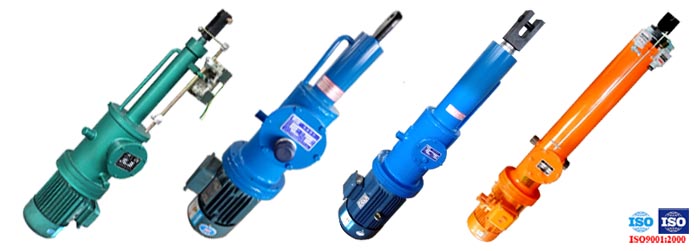

整体直式微型电液推杆
- 品牌: 高邮腾达
- 型号: DYTZW
 | ||||||||
DYTZW型整体直式微型电液推杆技术参数选型表 | ||||||||
型号 | 额定输出力（Kgf） | 额定速度（mm/s）（特殊速度可定制） | 电机型号 | 行程制造范围 | 速度制造范围 | |||
推力 | 拉力 | 推速 | 拉速 | （kw） | （mm） | （mm） | ||
DYTZW | 100 | 100 | 75 | 70/110/185/259 | 90/145/245/343 | 0.55/0.55/0.55/0.75 | 5-600 | 5-250 |
300 | 300 | 200 | 45/70/115/160 | 65/100/145/200 | 0.55/0.55/0.75/1.1 | 5-600 | 5-250 | |
450 | 450 | 300 | 45/70/115/160 | 65/100/145/200 | 0.55/0.75/0.75/1.1 | 5-600 | 5-250 | |
750 | 750 | 500 | 30/45/70/100 | 43/65/100/165 | 0.55/0.75/1.1/1.1 | 5-500 | 5-170 | |
1000 | 1000 | 700 | 30/45/70/100 | 43/65/100/145 | 0.75/1.1/1.5/2.2 | 5-500 | 5-170 | |
1750 | 1750 | 1300 | 30/45/70/100 | 43/65/100/145 | 0.75/1.5/2.2/3.0 | 5-500 | 5-170 | |
2500 | 2500 | 1900 | 24/36/60/97 | 36/53/90/144 | 1.1/1.5/2.2/3.0 | 5-500 | 5-150 | |
3000 | 3000 | 2200 | 18/27/45/70 | 27/40/68/108 | 1.1/1.5/2.2/3.0 | 5-500 | 5-110 | |
当推力≥3000kg 或行程≥600mm时，请选用其他形式的电液推杆，如：整体直式，平行式，平行悬挂式等 | ||||||||
选用DYTZW型整体直式微型电液推杆您需要了解：
1、上列表中的电机电压等级为380V，防护等级为IP44，绝缘等级为B级（根据用户要求可配660/1140或415V,防护等级为IP54、IP55、IP65，或耐高温（120℃）等特殊电机。
2、表中的电机型号及功率，指该推杆在额定输出力、额定速度时为最大值的功率，电机功率与推拉力成正比。
3、表中额定速度为常规速度，若推拉速有特殊要求订货时需说明，若超出表中行程制造范围必须在订货时说明。
4、若无特殊说明电液推杆使用地点的海拔高度不超过1000m，月平均最高相对湿度不超过90%，电液推杆使用的工作环境温度为：-5～+50℃，工作介质随环境温度不同，选用合适的液压油（-5～+20℃时采用32#抗磨液压油（L—HM32），+20～+50℃时采用46#抗磨液压油（L-HM46）），液压油加注前需过滤，过滤精度100μm以上。

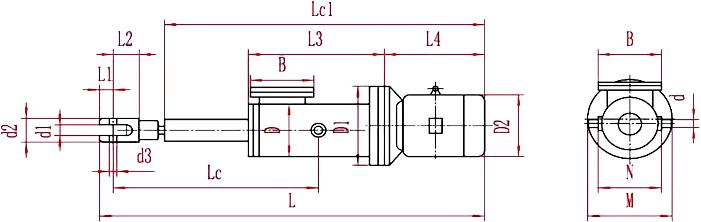

DYTZW型整体直式微型电液推杆外形尺寸及安装尺寸 | ||||||||||||||||||
| ||||||||||||||||||
高邮腾达-整体直式电液推杆型号示例：DYTZW1000-550/45-P | 注意：订货时若需随机订购外行程装置或手轮等附件需另行注明！ | |||||||||||||||||
型号 | 外形尺寸（mm） 注：表中均为推杆缩回状态尺寸，S为行程 | 安装尺寸（mm） 注：电机相关尺寸根据电动机型号及实物定 | ||||||||||||||||
Lc | Lc1 | L | L1 | L2 | L3 | L4 | d | d1 | d2 | d3 | D | D1 | D2 | M | N | B | ||
DYTZW | 100 | 323+S | 676+S | 776+S | 17 | 27 | 322 | 246 | Φ20 | 14 | Φ30 | Φ10 | Φ146 | Φ200 | Φ175 | 220 | 160 | 150 |
300 | 341+S | 686+S | 801+S | 24 | 30 | 322 | 246 | Φ20 | 18 | Φ40 | Φ12 | Φ146 | Φ200 | Φ175 | 220 | 160 | 150 | |
450 | 341+S | 686+S | 801+S | 24 | 30 | 322 | 246 | Φ20 | 18 | Φ40 | Φ12 | Φ146 | Φ200 | Φ175 | 220 | 160 | 150 | |
750 | 385+S | 714+S | 869+S | 30 | 45 | 325 | 246 | Φ30 | 25 | Φ60 | Φ20 | Φ146 | Φ200 | Φ175 | 225 | 165 | 150 | |
1000 | 385+S | 729+S | 884+S | 30 | 45 | 325 | 261 | Φ30 | 25 | Φ60 | Φ20 | Φ146 | Φ200 | Φ175 | 225 | 165 | 150 | |
1750 | 385+S | 745+S | 900+S | 30 | 46 | 331 | 286 | Φ30 | 25 | Φ60 | Φ20 | Φ146 | Φ200 | Φ195 | 225 | 165 | 150 | |
2500 | 385+S | 775+S | 930+S | 30 | 45 | 331 | 316 | Φ30 | 25 | Φ60 | Φ20 | Φ146 | Φ200 | Φ195 | 225 | 165 | 150 | |
3000 | 395+S | 775+S | 950+S | 40 | 50 | 331 | 316 | Φ30 | 30 | Φ70 | Φ30 | Φ159 | Φ250 | Φ215 | 242 | 182 | 150 | |
