电磁阀平行式电液推杆

更新：2015-12-05 13:43:13 点击：7707

品牌: 高邮腾达
型号: DYTPXF

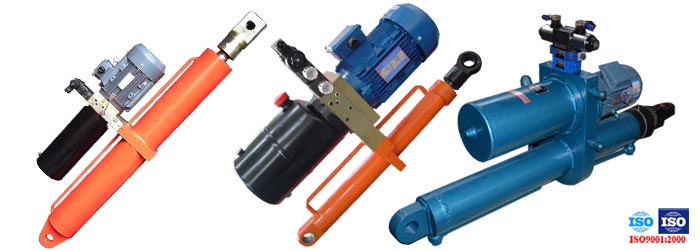

产品介绍


DYTPXF型电磁阀平行式电液推杆技术参数（选型表）
型号		额定输出力（Kgf）		额定速度（mm/s）（特殊速度可定制）		电机型号	行程制造范围	速度制造范围
型号		推力	拉力	推速	拉速	（kw）	（mm）	（mm）
DYTPXF	450	450	300	45/70/115/160	65/100/145/200	0.55/0.75/0.75/1.1	5-1000	5-250
	750	750	500	30/45/70/100	43/65/100/165	0.55/0.75/1.1/1.1	5-1500	5-170
	1000	1000	700	30/45/70/100	43/65/100/145	0.75/1.1/1.5/2.2	5-1500	5-170
	1750	1750	1300	30/45/70/100	43/65/100/145	0.75/1.5/2.2/3.0	5-1500	5-170
	2500	2500	1900	24/36/60/97	36/53/90/144	1.1/1.5/2.2/3.0	5-2000	5-150
	3000	3000	2200	18/27/45/70	27/40/68/108	1.1/1.5/2.2/3.0	5-2500	5-110
	4000	4000	3000	14/35/55/70	21/53/85/108	1.1/2.2/3.0/4.0	5-2500	5-85
	5000	5000	3800	18/30/48/60	23/39/63/78	1.5/2.2/3.0/4.0	5-2500	5-75
	6000	6000	4500	18/30/48/60	23/39/63/78	1.5/3.0/4.0/5.5	5-3000	5-75
	8000	8000	6500	10/18/25/38	13/23/33/47	1.5/2.2/3.0/4.0	5-3000	5-50
	10000	10000	8100	8/14/20/30/39	10/17/25/37/48	1.5/2.2/3.0/4.0/5.5	5-3000	5-39
	15000	15000	11500	7/12/19/24/30	8/14/22/28/36	1.5/3.0/4.0/5.5/7.5	5-3000	5-30
	20000	20000	16000	5.5/9.5/15/19/23	6.5/11/18/22/27	2.2/3.0/4.0/5.5/7.5	5-3000	5-23

选用DYTPXF型电磁阀平行式电液推杆您需要了解：

1、上列表中的电机电压等级为380V，防护等级为IP44，绝缘等级为B级（根据用户要求可配660/1140或415V,防护等级为IP54、IP55、IP65，或耐高温（120℃）等特殊电机。

2、表中的电机型号及功率，指该推杆在额定输出力、额定速度时为最大值的功率，电机功率与推拉力成正比。

3、表中额定速度为常规速度，若推拉速有特殊要求订货时需说明，若超出表中行程制造范围必须在订货时说明。

4、若无特殊说明电液推杆使用地点的海拔高度不超过1000m，月平均最高相对湿度不超过90%，电液推杆使用的工作环境温度为：-5～+50℃，工作介质随环境温度不同，选用合适的液压油（-5～+20℃时采用32#抗磨液压油（L—HM32），+20～+50℃时采用46#抗磨液压油（L-HM46）），液压油加注前需过滤，过滤精度100μm以上。

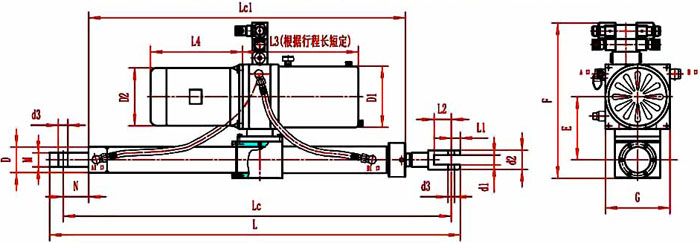

DYTPX型平行悬挂式电液推杆外形尺寸及安装尺寸

高邮腾达-平行式电液推杆型号示例：DYTPXF1000-550/45-P									注意：订货时若需随机订购外行程装置或手轮等附件需另行注明！
型号		外形尺寸（mm）注：表中均为推杆缩回状态尺寸，S为行程							安装尺寸（mm）注：电机相关尺寸根据电动机型号或实物定
型号		LC	LC1	L	L1	L2	L4	G	d1	d2	d3	D	D1	D2	M	N	E	F
DYTPXF	450	319+S	158+S	368+S	24	30	246	200	18	Φ40	Φ12	65	194	175	20	70	190	425
	750	403+S	178+S	468+S	30	45	246	200	25	Φ60	Φ20	76	194	175	30	80	195	435
	1000	403+S	178+S	468+S	30	45	261	200	25	Φ60	Φ20	76	194	175	30	80	195	435
	1750	403+S	178+S	468+S	30	45	286	200	25	Φ60	Φ20	76	194	195	30	80	195	435
	2500	403+S	178+S	468+S	30	45	286	200	25	Φ60	Φ20	85	194	195	30	80	200	445
	3000	413+S	178+S	478+S	40	50	316	250	30	Φ70	Φ30	95	245	215	30	80	230	505
	4000	423+S	198+S	508+S	40	50	316	250	30	Φ70	Φ30	105	245	215	40	90	235	515
	5000	433+S	208+S	518+S	40	50	316	250	30	Φ70	Φ30	121	245	215	40	90	245	535
	6000	453+S	218+S	555+S	42.5	55	316	250	35	Φ90	Φ35	121	245	215	40	90	245	535
	8000	453+S	218+S	555+S	42.5	55	316	250	35	Φ90	Φ35	130	245	215	40	90	250	545
	10000	463+S	238+S	565+S	42.5	55	336	250	35	Φ90	Φ35	145	245	240	50	100	260	565
	15000	488+S	238+S	608+S	50	60	391	300	45	Φ110	Φ40	184	299	275	50	100	310	665
	20000	528+S	278+S	648+S	50	60	391	300	45	Φ110	Φ40	216	299	275	60	100	325	695
