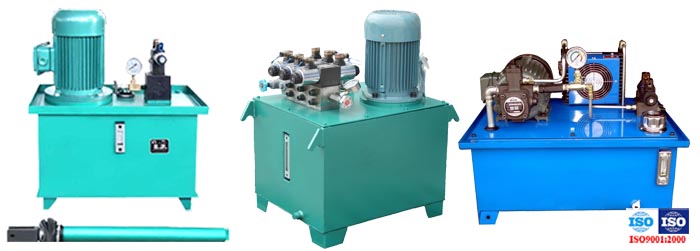

dytf分离式电液推杆
- 品牌: 高邮腾达
- 型号: DYTF
| ||||||||
DYTF型分离式电液推杆技术参数（选型表） | ||||||||
型号 | 额定输出力（Kgf） | 额定速度（mm／s）(特殊速度可定制) | 电机型号 | 行程制造范围 | 速度制造范围 | |||
推力 | 拉力 | 推速 | 拉速 | (kw) | （mm） | （mm） | ||
DYTF | 450 | 450 | 300 | 45/70/115/160 | 65/100/145/200 | 0.55/0.75/0.75/1.1 | 5～1000 | 5～250 |
750 | 750 | 500 | 30/45/70/100 | 43/65/100/165 | 0.55/0.75/1.1/1.1 | 5～1500 | 5～170 | |
1000 | 1000 | 700 | 30/45/70/100 | 43/65/100/145 | 0.75/1.1/1.5/2.2 | 5～1500 | 5～170 | |
1750 | 1750 | 1300 | 30/45/70/100 | 43/65/100/145 | 0.75/1.5/2.2/3.0 | 5～1500 | 5～170 | |
2500 | 2500 | 1900 | 24/36/60/97 | 36/53/90/144 | 1.1/1.5/2.2/3.0 | 5～2000 | 5～150 | |
3000 | 3000 | 2200 | 18/27/45/70 | 27/40/68/108 | 1.1/1.5/2.2/3.0 | 5～2500 | 5～110 | |
4000 | 4000 | 3000 | 14/35/55/70 | 21/53/85/108 | 1.1/2.2/3.0/4.0 | 5～2500 | 5～85 | |
5000 | 5000 | 3800 | 18/30/48/60 | 23/39/63/78 | 1.5/2.2/3.0/4.0 | 5～2500 | 5～75 | |
6000 | 6000 | 4500 | 18/30/48/60 | 23/39/63/78 | 1.5/3.0/4.0/5.5 | 5～3000 | 5～75 | |
8000 | 8000 | 6500 | 10/18/25/38 | 13/23/33/47 | 1.5/2.2/3.0/4.0 | 5～3000 | 5～50 | |
10000 | 10000 | 8100 | 8/14/20/30/39 | 10/17/25/37/48 | 1.5/2.2/3.0/4.0/5.5 | 5～3000 | 5～39 | |
15000 | 15000 | 11500 | 7/12/19/24/30 | 8/14/22/28/36 | 1.5/3.0/4.0/5.5/7.5 | 5～3000 | 5～30 | |
20000 | 20000 | 16000 | 5.5/9.5/15/19/23 | 6.5/11/18/22/27 | 2.2/3.0/4.0/5.5/7.5 | 5～3000 | 5～23 | |
选用DYTF型分离式电液推杆您需要了解：
1、上列表中的电机电压等级为380V，防护等级为IP44，绝缘等级为B级（根据用户要求可配660/1140或415V,防护等级为IP54、IP55、IP65，或耐高温（120℃）等特殊电机。
2、表中的电机型号及功率，指该推杆在额定输出力、额定速度时为最大值的功率，电机功率与推拉力成正比。
3、表中额定速度为常规速度，若推拉速有特殊要求订货时需说明，若超出表中行程制造范围必须在订货时说明。
4、若无特殊说明电液推杆使用地点的海拔高度不超过1000m，月平均最高相对湿度不超过90%，电液推杆使用的工作环境温度为：-5～+50℃，工作介质随环境温度不同，选用合适的液压油（-5～+20℃时采用32#抗磨液压油（L—HM32），+20～+50℃时采用46#抗磨液压油（L-HM46）），液压油加注前需过滤，过滤精度100μm以上。
5、高压软管可根据用户实际需要配备（本公司配套限定2米）。

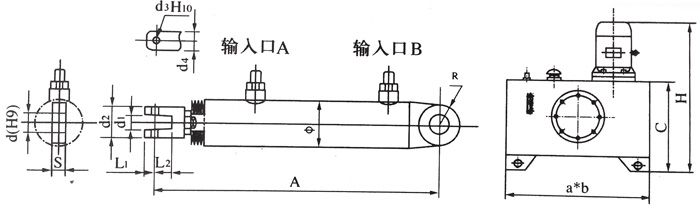

DYTF型分离式电液推杆外形尺寸及安装尺寸 | ||||||||||||||||
| ||||||||||||||||
高邮腾达-分离式电液推杆型号示例：DYTF1000-550/45-P | 注意：订货时若需随机订购外行程装置或手轮等附件需另行注明！ | |||||||||||||||
型号 | 外形尺寸（mm） | 安装尺寸（mm）-注：表中均为推杆缩回状态尺寸，S为行程 | ||||||||||||||
a | b | c | H | A | Ф | L1 | L2 | d1 | d2 | d3 | d4 | d(H9) | R | S | ||
DYTF | 450 | 500 | 300 | 350 | 600 | 340+S | 63 | 20 | 40 | 20 | 50 | 16 | 50 | 16 | 30 | 20 |
750 | 500 | 300 | 350 | 620 | 360+S | 76 | 20 | 40 | 20 | 50 | 16 | 50 | 16 | 30 | 20 | |
1000 | 500 | 300 | 350 | 620 | 360+S | 76 | 20 | 40 | 20 | 50 | 16 | 50 | 16 | 30 | 30 | |
1750 | 500 | 300 | 350 | 650 | 395+S | 95 | 30 | 50 | 30 | 60 | 25 | 60 | 25 | 30 | 30 | |
2500 | 500 | 300 | 350 | 650 | 420+S | 95 | 30 | 50 | 30 | 60 | 25 | 60 | 25 | 40 | 30 | |
3000 | 500 | 300 | 350 | 670 | 440+S | 95 | 30 | 50 | 30 | 60 | 25 | 60 | 25 | 40 | 40 | |
4000 | 500 | 300 | 350 | 670 | 500+S | 95 | 30 | 50 | 30 | 60 | 25 | 60 | 25 | 40 | 40 | |
5000 | 600 | 350 | 400 | 670 | 500+S | 95 | 35 | 70 | 40 | 75 | 30 | 70 | 30 | 50 | 40 | |
6000 | 600 | 350 | 400 | 750 | 500+S | 127 | 35 | 70 | 40 | 75 | 30 | 70 | 30 | 50 | 40 | |
7000 | 600 | 350 | 400 | 750 | 500+S | 127 | 35 | 70 | 40 | 75 | 30 | 70 | 30 | 50 | 40 | |
8000 | 600 | 350 | 400 | 750 | 590+S | 140 | 35 | 70 | 40 | 80 | 30 | 80 | 30 | 50 | 40 | |
10000 | 700 | 400 | 450 | 750 | 590+S | 152 | 35 | 70 | 40 | 80 | 30 | 80 | 30 | 50 | 40 | |
